製品概要とダウンロード センター

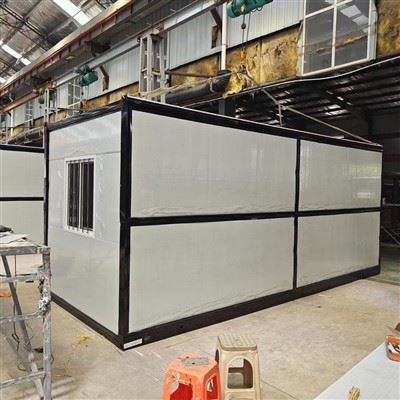

-過酷な産業環境向けに設計された頑丈なモジュール構造。亜鉛メッキ構造用鋼フレームと複合断熱壁パネルで構築されたこれらのユニットは、耐久性のある現場オフィス、モジュール式従業員寮、および複数のベイの複合施設として機能します。-ユニットは物流コストを最適化するために平らに梱包された状態で配送され、コーナー鋳造リフト ポイントを使用して準備の整っていない地面でも迅速に組み立てることができます。-
主な特長
モジュール式の拡張性:
交換可能な壁パネルを使用すると、ユニットを横に組み合わせたり、最大 3 階建てまで積み重ねて、カスタマイズされた多部屋複合施設を作成したりできます。-
迅速な展開:
フラットパック設計により、最大 4 個のユニットを 1 つの 40 フィート ハイ キューブ (40HQ) コンテナで発送できます。-標準的な 4 人での組み立ては、1 台あたり 4 時間未満かかります。
耐候性と耐腐食性:
溶融亜鉛めっき鋼製フレームは、防食エポキシ プライマーとポリウレタン トップコートで処理されています。-最大 120 km/h の風速および地震ゾーン 8 基準に耐えるように設計されています。
統合ユーティリティ システム:
{0}}配線済み配電盤（CE/UL 準拠オプション）、隠蔽 PVC 電線管レースウェイ、統合型 LED 照明器具。
技術仕様
|
パラメータ |
仕様詳細 |
|
標準寸法 (長さ x 幅 x 高さ) |
6058 x 2438 x 2896 mm (20 フィート ISO 標準設置面積) |
|
内部クリア高さ |
2550mm |
|
メインフレーム構造 |
3.0 mm 冷間成形、溶融亜鉛メッキ Q235B / Q355B 構造用鋼-- |
|
壁パネルのオプション |
50 mm / 75 mm ロックウールまたはポリウレタン (PU) サンドイッチ パネル (0.5 mm スチールスキン) |
|
屋根断熱材 |
100mmグラスウール断熱層＋防湿天井板 |
|
床の構造 |
18 mm セメント-ファイバーボード + 2.0 mm 頑丈な PVC ビニール床材- |
|
積載量 |
床面：2.5kN/㎡ |
|
耐火等級 |
クラスA1（ロックウールコアパネル） |
標準オフィスユニット:二重の PVC 二重窓、スチール製セキュリティ エントランス ドア、内部 HVAC ウォール スリーブを備えた 1 つのオープン スペースの部屋。-
従業員寮ユニット:分割された 2 人用または 4 人用の寝台構成で、個別のロッカー、防音内部隔壁、独立したウェット ルーム/トイレ モジュールが備わっています。
複雑な構成を組み合わせた場合:波形ゴム製フラッシング シールとユニット間の廊下接続を備えたマルチユニット接続キット。-食堂、応急処置クリニック、洗面所ブロックを形成します。-
アプリケーション
土木インフラおよび建築現場:
臨時のプロジェクト管理オフィス、エンジニアの居住区、保安検査場。
遠隔エネルギーおよび鉱山キャンプ:
隔離された抽出サイトのハウジング、食堂、および運用制御室。
自治体および緊急サービス:
臨時指揮所、災害救援所、自治体整備所。
カスタマイズオプション
壁と断熱材のアップグレード:極端な気候に合わせた PIR パネルまたは厚いロックウール構成 (動作範囲 -40 度から +50 度)。
電気規格:IEC (EU)、NEC (北米)、または AS/NZS (オーストラリア) 規格に準拠した地域配線構成。
外装仕上げ:外装波形鋼板クラッディングは、カスタム RAL カラー コーティングまたは木目調複合アクセントでご利用いただけます。-
開窓:-耐久性の高いセキュリティ窓シャッター、ハリケーン-級の耐衝撃ガラス、パニックバー鋼-の入り口ドア。
物流の最適化:平らに梱包されたモジュラー コンポーネントにより、海上輸送費が最小限に抑えられます。{0}}
サイトの準備:最低限の基礎要件。ユニットは調整可能なスチールベースジャッキまたはコンクリート橋脚ブロックに取り付けられます。
吊り上げとリギングの安全性:標準化された4つのISOコーナー鋳物リフティングポイントを装備しています。推奨クレーン容量 現場設置時に安全な吊り上げ角度を維持するために、スプレッダー バーまたは 4 脚スリング構成を使用して 5 トン以上。-
組み立てサポート:詳細な機械設置マニュアル、ステップバイステップの CAD 回路図、ビデオ チュートリアルがすべてのバッチに付属しています。--ご要望に応じて、オンサイトのエンジニアリング監督も可能です。-
品質管理と製造能力
原材料のトレーサビリティ:
構造用鋼は、降伏強度と厚さの許容差を証明する工場試験証明書 (MTC) を備えた認定工場から調達されています。
自動生産:
サンドイッチ パネル用の自動ロール成形ラインと、すべてのプライマリ フレーム ノード用のロボットによる CO2 ガス金属アーク溶接 (GMAW)。{0}}
寸法検査:
すべてのコーナーの鋳造治具をレーザーガイドによる測定でチェックし、正確な直角度とモジュール間の積層位置を確認します。-
コーティングとシールのテスト:
塩水噴霧耐食性試験 (ASTM B117) は構造用コーティングサンプルに対して実施されます。発送前に、組み立てられた屋根ジョイントに対して多段階の給水ホースのテストが実施されます。-
よくある質問
見積もりを依頼する
プロジェクト目的地までの運賃見積りを含む明細見積書を受け取るには、次の詳細を当社のエンジニアリング営業チームに提供してください。
1.プロジェクトの場所と必要な納期
2.ユニット機能（事務室、寮、食堂、サニタリーブロック）
3.必要な数量と構成 (単層階または複数階の積み重ね)-
4.地域の電気規格 (IEC、NEC、または AS/NZS)
5.[RFQを送信/エンジニアリングチームに連絡]
中国の大手建設現場オフィスおよび寮メーカーおよびサプライヤーの 1 つとして、当社の工場から競争力のある価格で高品質の建設現場オフィスおよび寮を購入することを心から歓迎します。お見積りについてはお問い合わせください。
